Torre de rociado vertical Equipo de pretratamiento de aguas residuales Pretratamiento de aguas residuales

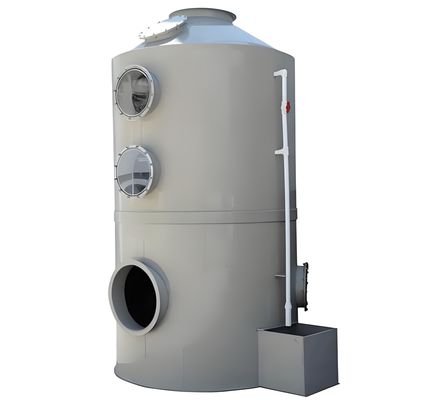

Equipo de pretratamiento de aguas residuales: torre de rociado vertical

(1) Uso del equipo:

La torre de depuración tiene dos productos: "vertical" y "horizontal".Este producto se utiliza ampliamente en óxidos de nitrógeno, cloruro de hidrógeno, fluoruro de hidrógeno, amoníaco, neblina de ácido sulfúrico, neblina de ácido crómico y gas de cianuro de hidrógeno generados en productos químicos, galvanoplastia, hardware, aluminio, aparatos eléctricos,MedicinaLa limpieza de gases tóxicos y nocivos solubles en agua; también puede utilizarse para la desodorización de amoníaco, sulfuro de hidrógeno,Fenolfosgeno, formaldehído, metanol, aminas y otras sustancias olorosas.

(2) ElPrincipio de funcionamiento de la torre de pulverización:

El gas es presionado o aspirado a la sección de entrada de aire por el ventilador centrífugo, y luego fluye a la capa de embalaje para entrar en contacto y reaccionar con el líquido de pulverización.Según varios indicadores, como la situación de la purificación de gas, se puede instalar el dispositivo de embalaje y pulverización de segunda etapa, y el gas tratado y purificado se descarga a través del depurador. El depurador tiene una eficiencia de purificación de hasta 95%,baja pérdida de resistencia y bajo consumo de energíaEl depurador consta de un cuerpo de torre, una placa de torre, un reaquecedor y un condensador.la caldera se calienta generalmente por vapor, y el condensador es conductor térmico mediante agua circulante.se introducen los componentes más puros del producto y se ajustan la evaporación y el reflujo con vapor y agua condensada, de modo que se pueda acumular un cierto espesor de líquido en la placa de torre, y cuando se introducen los componentes de gas mezclado, puede desempeñar rápidamente un papel de lavado.varios puntos clave como un nivel de líquido, dos temperaturas y dos diferencias de presión deben controlarse, es decir, el nivel de líquido del depurador, la temperatura de entrada de gas, la temperatura superior de la torre,diferencia de presión de la torre (la diferencia entre la presión de entrada del depurador y la presión superior de la torre), y la diferencia de presión del condensador (la diferencia entre la presión superior de la torre y la presión de salida del condensador).para evitar que las impurezas se solidifiquen o licuen y no puedan entrar en el depurador, pero no debe ser demasiado alto para evitar que el sistema sea difícil de controlar debido a la temperatura excesiva.Eso es..., la presión de entrada no debe ser demasiado baja para que el polvo pueda entrar en el depurador.

Después de pasar el gas mezclado en el depurador, parte del gas se condensará en líquido y permanecerá en la torre todavía. ajuste la temperatura de la caldera para hacer que el líquido se evapore hacia arriba,y luego ajustar el condensador para hacer que el flujo de líquido de nuevo a la bandeja para formar un equilibrioDado que hay un cierto espesor de líquido en la bandeja, habrá una cierta diferencia de presión entre las torres del depurador.la diferencia de presión debe mantenerse constante tanto como sea posible para formar un equilibrioCuando se ajuste la temperatura en la parte superior de la torre, se debe evitar que la temperatura sea demasiado alta,que pueden hacer que las impurezas se vaporicen o sublimen en gases y así impedir la función de lavadoSin embargo, la temperatura de condensación no debe ser demasiado baja para evitar que el líquido del producto se acumule en el condensador y afecte su uso.También debe prestar atención al uso de la caldera para ajustar el nivel de líquido de la torre de lavadoPara evitar que la concentración de impurezas en el líquido de la torre sea demasiado alta y cause precipitaciones, debe permitirse que aumente lentamente.

Los materiales de los equipos pueden seleccionarse: fibra de vidrio, cartón PPH, cartón PVC, acero inoxidable 316L, etc.

(3) ElForma estructural:

Este equipo está dividido en una torre única y una torre doble. El equipo se compone específicamente de tanque de almacenamiento de líquido, cuerpo de torre, sección de entrada de aire, capa de pulverización, capa de embalaje,capa de borradura, tapa de cono de salida de aire, agujero de inspección, etc.

Características:

1. nueva estructura: cambio del modo de contacto convencional de la burbujeada de flujo cruzado de dos fases gas-líquido;

2- Gran volumen de aire: 50% más grande que la bandeja del tamiz y la placa de la banda de rodadura de la válvula;

3- Pequeña caída de presión: 16% menor que la torre de absorción convencional;

4Alta eficiencia de depuración: la eficiencia de las torres de absorción convencionales es de aproximadamente el 70%, mientras que la eficiencia de absorción de la nueva torre de tamiz vertical es superior al 85%;

5Gran flexibilidad: las capas de la torre de pulverización se pueden aumentar o disminuir según las diferentes fuentes de gases de escape.
